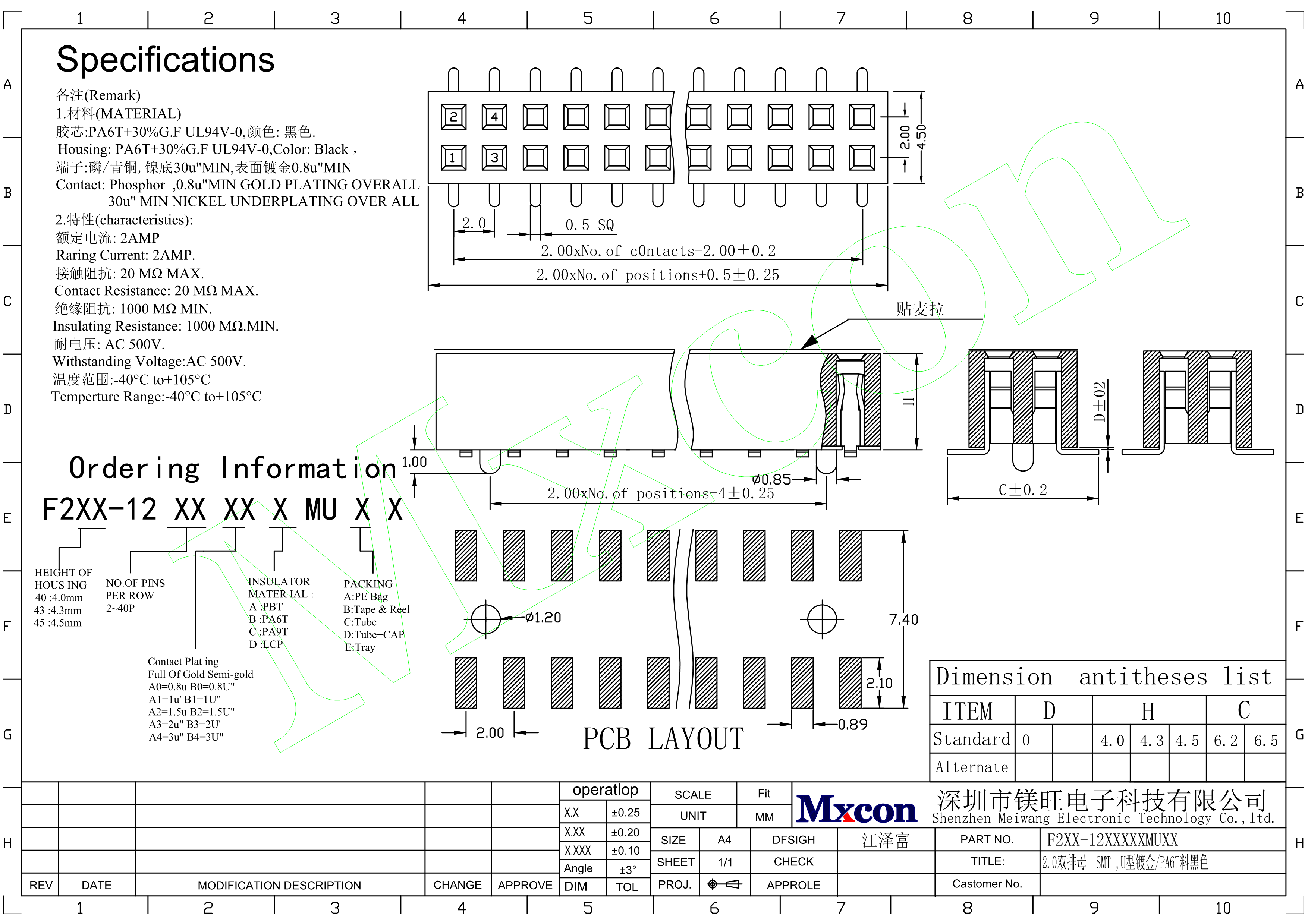

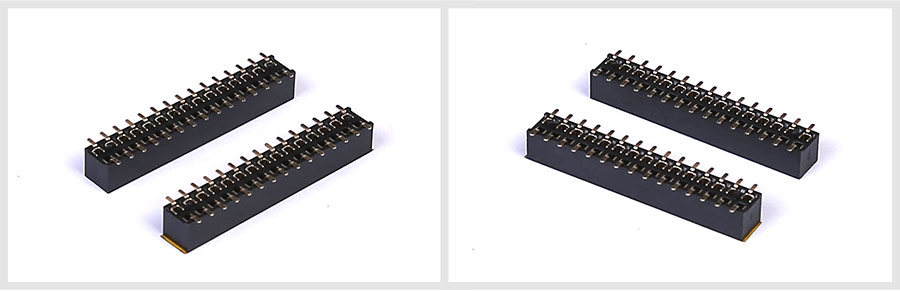

2.0mm排母 SMT 双排

　　

作用：其作用是在电路内被阻断处或孤立不通的电路之间，起到桥梁的功能，担负起电流或信号传输的任务。通常与排母配套使用，构成板对板连接；或与电子线束端配套使用，构成板对线连接；亦可独立用于板与板连接。
由于不同电子产品所用到的规格并不完全相同，因此排母也有多种型号，按FKMCONN的标准排母产品分类：根据间距大致可分为2.54mm，2.00mm，1.27mm，1.00mm，0.8mm五类（也可根据需要订制其它特殊间距）；根据排数有单排母，双排母，三排母等；根据封装用法则有贴片SMT，插件DIP（直插/弯插）等；同时为配合对应的排针使用，可订制不同尺寸的排母塑高。



分类

1、排母按照间距划分：分0.8，1.0，1.27，2.0，2.54间距。

2、排母按照塑胶高度和是否带凸点来划分，凸点分半凸和全凸。

3、按照排针的排数划分：分单排、双排、3排、4排等，目前最高只有4排。

4、按照安装方式划分：180度用S表示、90度用W表示、SMT用T表示。

5、按照是否需要增高，是否需要带定位柱来划分，定位柱有2种，一种是内定位柱，一种是耳定位柱。


排母端子类型: U端子和Y端子

U型端子，接触有3个面一般塑高低的用U型端子

Y型端子，接触有2个面一般塑高高的用Y型端子


排母检测项目：

1、排针与排母的整体高度。（游标卡尺）

2、排母的针脚宽度。（目测）

3、排针与排母之间结合是否紧密。

注意：请缓慢插拔排针与排母，特别在拔排针时，注意尽量保证排针两端能同时出来，以免破坏针脚。
